一、机组工作系统图
1、单冷型机组工作原理图
接通电源，室内外机开始工作。进行制冷运行时，来自室内机热交换器的低温低压制冷剂气体被压缩机吸入压缩成高温﹑高压气体，排入室外机热交换器，通过轴流风扇的作用，与室外侧空气进行热交换而成为制冷剂液体，经节流元件节流降压﹑降温后进入室内机热交换器，在离心风扇的作用下，与室内需调节的空气进行热交换而成为低温﹑低压制冷剂气体，如此周而复始地循环，而达到制冷的目的。

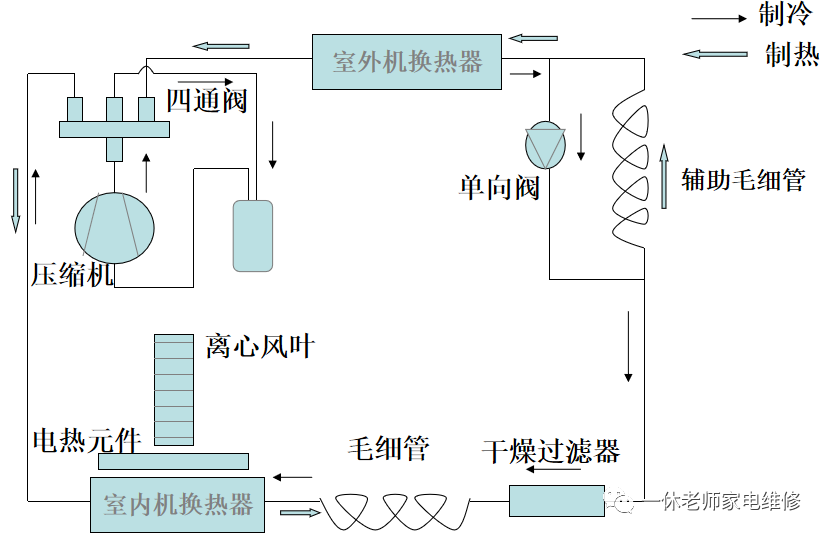

2、热泵型机组工作原理图
机组制冷制热工作原理
当进行制热运行时，四通电磁换向阀动作，使制冷剂按制冷过程的逆过程进行循环；制冷剂在室内机换热器中放出热量（电加热元件也在一定条件下开始工作，放出热量），在室外机换热器中吸收热量进行热泵制热循环，从而达到制热的目的。
二、电气线路图

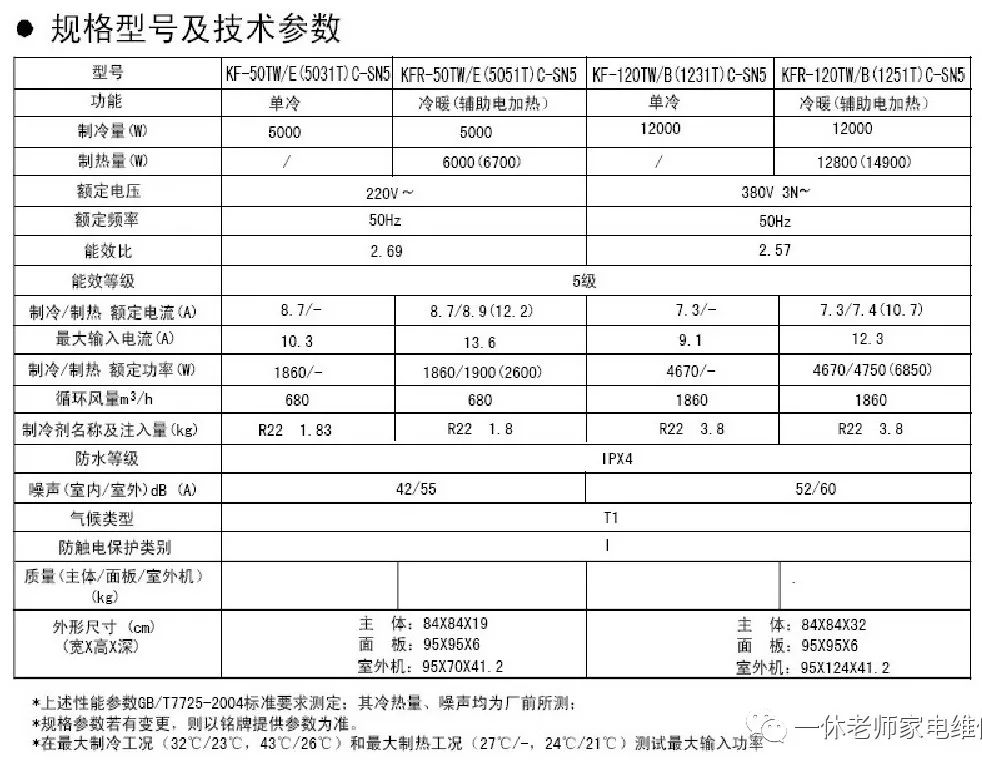

1、天井机KF-50TW/E(5031T)C-SN5

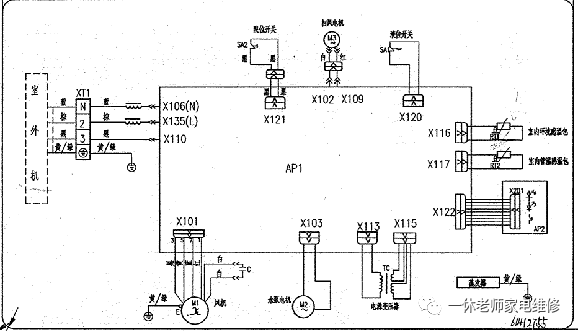

室内机KF-50T(5031T)C-SN5

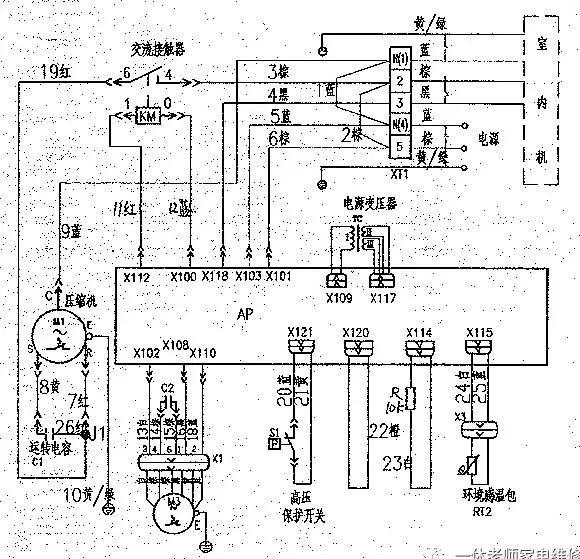

室外机KF-50W/tEDS

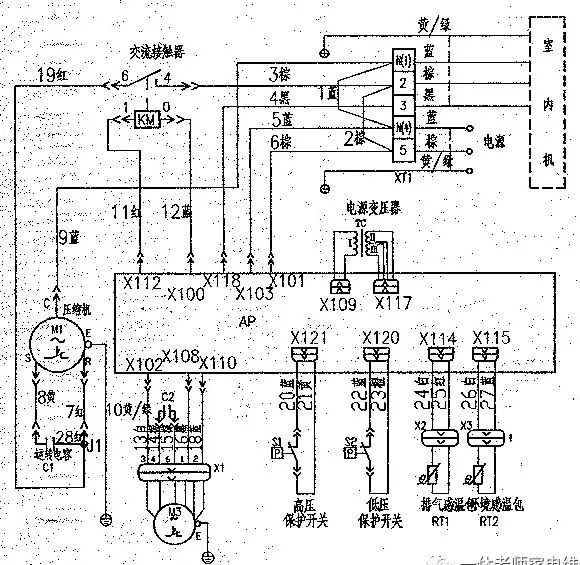

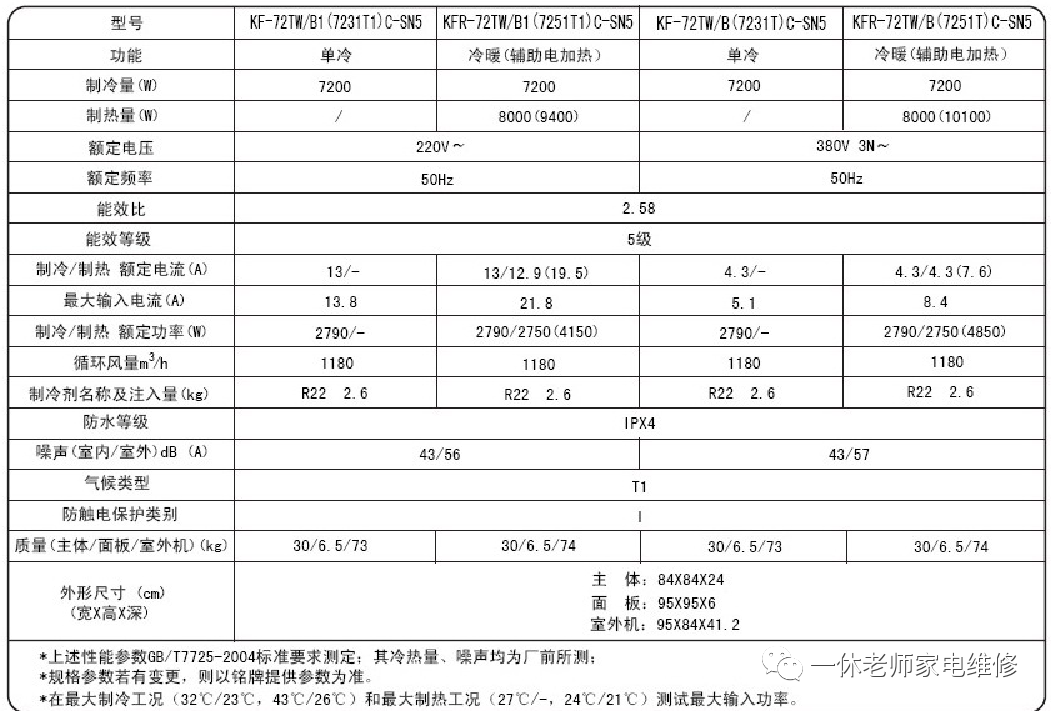

室外机KF-72W/tB1DS
三、天井机故障现象指示灯
1、通讯机型
| 故障、保护定义 | 红色灯/运行指示灯 | 黄色灯/定时指示灯 | 绿色灯/压缩机指示灯 | 备 注 |
| 系统高压保护 | 灭3秒闪烁1次 | | | 运行指示灯开机时亮，关机时灭。(开机时左边任一情况发生时，该指示灯闪烁，闪烁时该灯亮0.5秒灭0.5秒)。 |
| 内侧防冻结保护 | 灭3秒闪烁2次 | | |
| 系统低压保护 | 灭3秒闪烁3次 | | |
| 压缩机排气保护 | 灭3秒闪烁4次 | | |
| 通讯故障 | 灭3秒闪烁6次 | | |
| 化霜 | | 灭3秒闪烁1次 | | 定时指示灯定时或睡眠时亮，否则灭。(开机时左边任一情况发生时，该指示灯闪烁，闪烁时该灯亮0.5秒灭0.5秒)。 |
| 水满保护 | | 灭3秒闪烁8次 | |
| | | | 压缩机开时亮，关时灭。 | |
| 另：通讯指示灯（室内机板LED1绿色灯），通讯正常时指示灯闪烁。 |
