一、机组工作系统图

1、单冷型机组工作原理图

接通电源，室内外机开始工作。进行制冷运行时，来自室内机热交换器的低温低压制冷剂气体被压缩机吸入压缩成高温﹑高压气体，排入室外机热交换器，通过轴流风扇的作用，与室外侧空气进行热交换而成为制冷剂液体，经节流元件节流降压﹑降温后进入室内机热交换器，在离心风扇的作用下，与室内需调节的空气进行热交换而成为低温﹑低压制冷剂气体，如此周而复始地循环，而达到制冷的目的。



2、热泵型机组工作原理图

机组制冷制热工作原理

当进行制热运行时，四通电磁换向阀动作，使制冷剂按制冷过程的逆过程进行循环；制冷剂在室内机换热器中放出热量（电加热元件也在一定条件下开始工作，放出热量），在室外机换热器中吸收热量进行热泵制热循环，从而达到制热的目的。



二、电气线路图

1、天井机KF-50TW/E(5031T)C-SN5

室内机KF-50T(5031T)C-SN5

室外机KF-50W/tEDS

室外机KF-72W/tB1DS

三、天井机故障现象指示灯

1、通讯机型

故障、保护定义	红色灯/运行指示灯	黄色灯/定时指示灯	绿色灯/压缩机指示灯	备  注
系统高压保护	灭3秒闪烁1次			运行指示灯开机时亮，关机时灭。(开机时左边任一情况发生时，该指示灯闪烁，闪烁时该灯亮0.5秒灭0.5秒)。
内侧防冻结保护	灭3秒闪烁2次
系统低压保护	灭3秒闪烁3次
压缩机排气保护	灭3秒闪烁4次
通讯故障	灭3秒闪烁6次
化霜		灭3秒闪烁1次		定时指示灯定时或睡眠时亮，否则灭。(开机时左边任一情况发生时，该指示灯闪烁，闪烁时该灯亮0.5秒灭0.5秒)。
水满保护		灭3秒闪烁8次
			压缩机开时亮，关时灭。
另：通讯指示灯（室内机板LED1绿色灯），通讯正常时指示灯闪烁。

2、非通讯机型

1）红色灯：运行指示灯，开机时亮，关机时灭；当空调器出现化霜、防冻结保护及水满保护时该灯闪；

2）黄色灯：定时指示灯，定时   或睡眠时亮，否则灭；当空调器出现高压保护、低压保护、低电压保护及排气管高温保护时该灯闪；

3）绿色灯：压缩机工作指示灯，压缩机开时亮，关时灭。



四、 常见故障分析

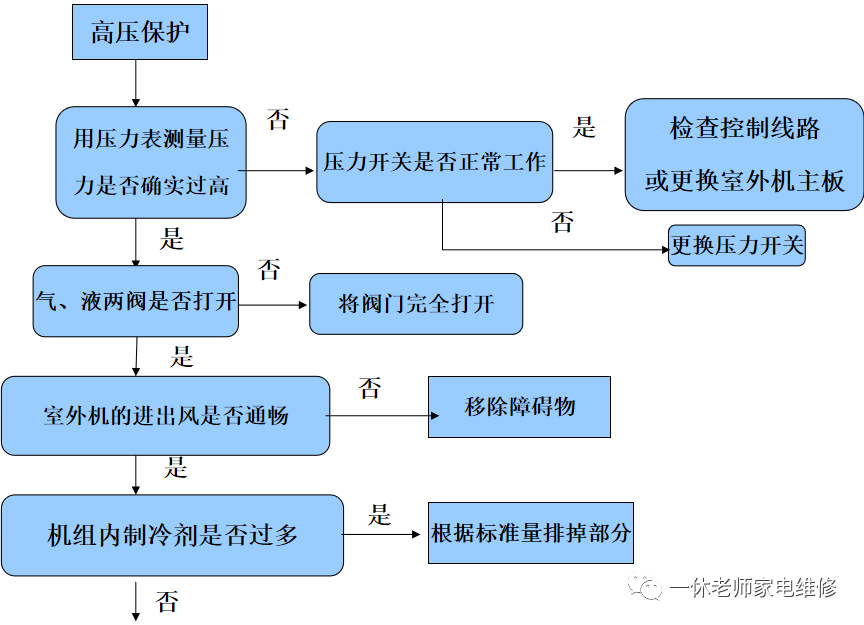

4.1 高压保护

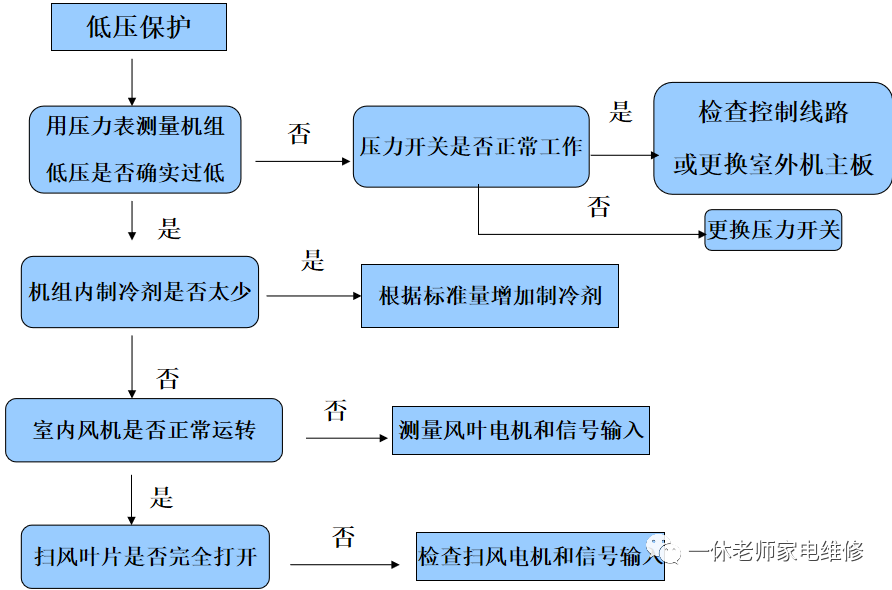

4.2 低压保护

4.3 排气温度保护

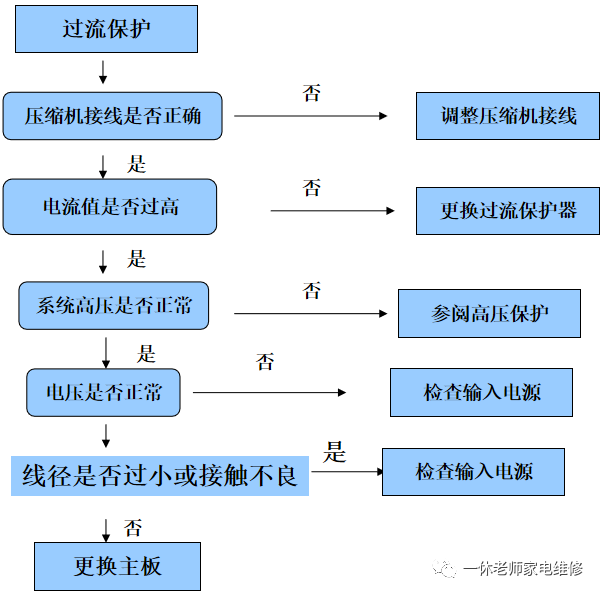

4.4 过流保护

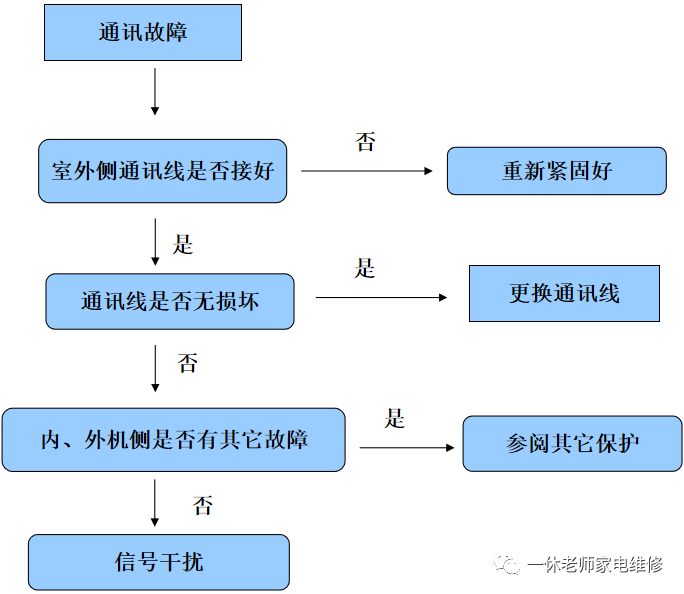

4.5通讯故障

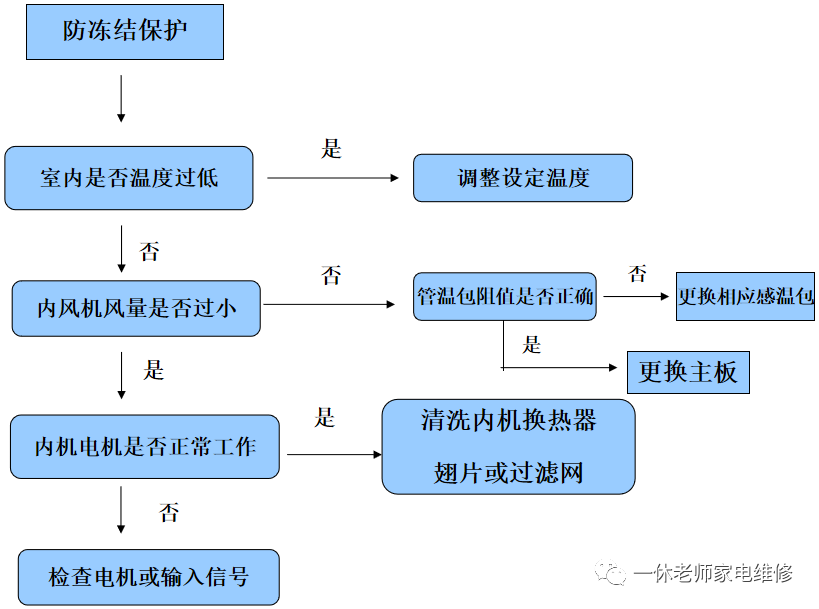

4.6防冻结保护

案例一：送风口结露滴水

现象：某用户安装了几台天花机后夏季空调制冷时，长时间开机有时送风口处滴水。

原因：由于送风温度较低，而风机风量很小，致使风口的表面温度也低，加上大门经常不关闭，致使室外空气直接碰到低温表面即产生结露。

对策：

（1）提高送风温度，使室内空气的露点温度与送风的干球温度之差为2~3℃。

（2）清洗过滤网，调大风速，减少开门次数。

案例三：通讯故障

现象：某餐厅选用多台天花机，使用时经常不定时地出现通讯故障，经常是三台一齐出现故障，维修人员已排除其它故障以及内外主板都换过，还是不能解决问题。

原因：可能是通讯线有问题或者信号有干扰

对策：将所有的通讯线换过并与强电分开。



案例四：高压保护

现象：有一个用户安装了一台天花机第一、二年效果好，三年以后就冷量下降很多，室温降不下来，经常出高压保护。

原因：用户室外机的散热条件不是很好，并且冷凝器很脏，严重影响了换热效率，导致制冷量下降严重时出现高压保护。

对策：清洗冷凝器，并且拆掉部分的外墙百叶。

案例五：电源相序错误

现象：三相机组通电运行后机组内外风机均正常工作，但压缩机不动作。

原因：相序错误，逆相保护器起作用，断开压缩机交流接触器。

对策：检查逆相保护器的三相输入是否有电压，如有，则测量其触点是否闭合。如断开则可确认电源相序不对，可将三相电源的任意两根线调换即可。



案例六：电源线过长导致压降过大



现象：机组一启动马上停机

原因：电源线过长，当机组启动时电流很大，造成电源端到机组之间的压降过大，使机组瞬间电压过低导致控制器调电停机。

对策：将相应电源线规格加大。
